広帯域・高感度検波器



製品名 広帯域・高周波検波器(USB制御)
価格 お問い合わせください
製品説明
広帯域かつ高感度のRF検波器です。
RF信号ラインに挿入して使用します。
検波出力をアナログ電圧で出力します。
RF信号のモニタ用途に最適です。
USBで測定データをPCに取込むことが可能です。DATO-0001はオプション。



DATO-0002
DATO-0001
価格
63,000円
お問い合わせください
LEDパネル
4桁
-
周波数範囲
30MHz 〜 3GHz
挿入損失
1.6dB(typ)
検出レベル
-40 〜 +10dBm
パルス応答時間
20nsec (0〜+20dBmパルス時)
電源電圧
+5V
RF入出力コネクタ
SMA-J (R オプション)
制御コネクタ
USB (type-ミニB)
USB (type-ミニB)、オプション
電源コネクタ
DCジャック
検波出力
オプション

外形寸法(突起部を含まず)
123mm x 48mm x 23mm
82mm x 43mm x 23mm


  • Windows PCから制御するための制御ソフトを添付しています

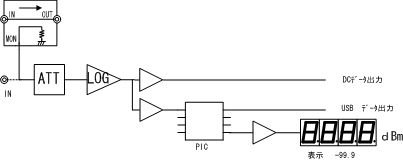

系統図



※製品の仕様及び外観は、改良などのため予告なく変更することがあります。ご採用の際には、お問合せ下さい。
※掲載した製品の色は、ディスプレイの特性等により、実際の色と異なる場合があります。
※一部製品につきまして、全仕様を網羅していない場合があります。必要な場合はお問合せ下さい。
  なお、特注品につきましても、お気軽にお問合せ下さい。
